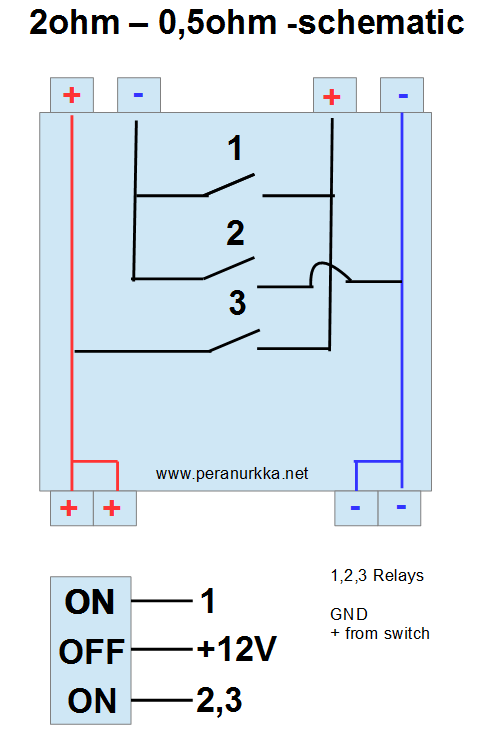

Ihan teoriatasolla pystytään valmistamaan kytkyvaihtaja käyttämällä kolmea relettä sekä yhtä ON-OFF-ON -kytkintä.
Ideana on, että kytkimen ollessa ylimmässä asennossa, 2 ohmin kytkentä kytkeytyy päälle (rele 1 yhdistää, releet 2,3 eivät).
Kytkimen ollessa ala-asennossa 0,5 ohmin kytkentä kytkeytyy päälle (rele 2,3 yhdistää, rele 1 ei).
On kuitenkin huomioitava, että virrankulutus kasvaa huomattavasti suuremmaksi 0,5ohmin kytkennässä 2 ohmin sijaan.
Releboksi ei aiheuta lisäresistanssia juurikaan, mutta aiheuttaako releet saundiin jotain? testaa ja tiedä.
HUOM!
Savun hälvettyä, tarkista kytkennät!
Emme voi ottaa vastuuta, jos savu nousee, testaa ensiksi pienellä teholla ennenkuin kytket 10kw laitteistoa 5A releiden perään…
